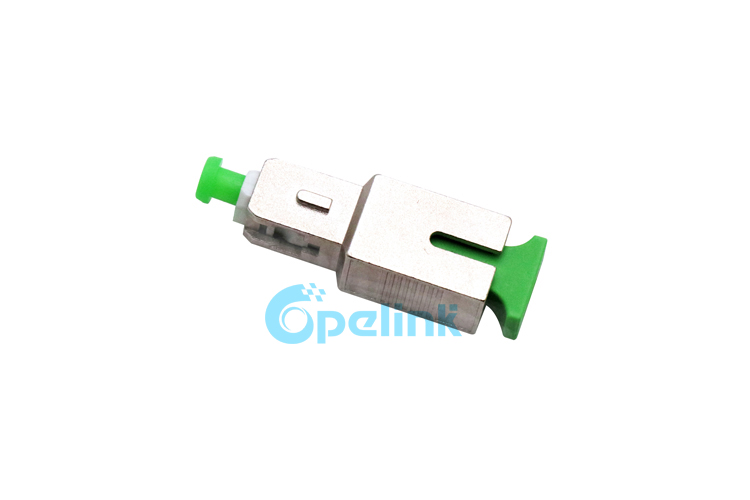

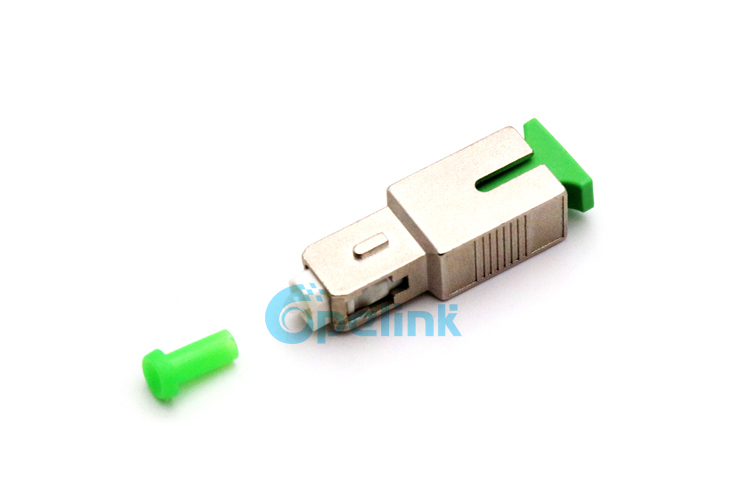

Reflector óptico FBG, reflector de fibra macho-hembra SC / APC

Artículo No.: Y-FO-FA-085
Reflector óptico FBG, también conocido como filtro de rejilla Bragg de fibra, se puede utilizar en el monitoreo de resolución de problemas de fibra FTTX.
Consultar
Descripción Parámetros Perfil de la compañía Producto relacionado, artículo relacionado
Descripción:
Reflector óptico FBG , es el dispositivo de tipo de fibra óptica que formó la rejilla de difracción en el núcleo de una fibra óptica y dio la función de filtro de luz.
El conector de identificación FBG, con conector óptico en el extremo y adaptador óptico en el otro extremo, es fácil para el conector de fibra. Cuando el interrogador de longitud de onda envía ciertas señales WDM de rango al conector FBG ID, el FBG reflejará ciertas longitudes de onda para detectar la conexión de fibra.
Si no hay rotura de la fibra, las longitudes de onda de telecomunicaciones distintas de la longitud de onda FBG pasarán con éxito

Características:
1. Alta estabilidad y alta confiabilidad
2. Adaptar e r forma, fácil para la conexión
3. Diferentes longitudes de onda, sin influencia en las telecomunicaciones formales
4. Detección de cable óptico de larga distancia
5. Resistente a interferencias electromagnéticas

Aplicación :
Detección y mantenimiento de líneas de Red Óptica Pasiva (aplicadas a FTTx)

Especificaciones:
Parámetros Unidad Especificaciones
Banda de trabajo
Banda de transmisión Nuevo Méjico 1260 ~ 1625
Banda de reflexión Nuevo Méjico 1645 ~ 1655
Banda de transmisión
Pérdida de inserción dB ≤ 1,4
(1260 ~ 1360 nm)
≤ 1,4
(1460 ~ 1600 nm)
≤3,4
(1600 ~ 1625 nm)
> 21 (1645 ~ 1655 nm)
Pérdida de inserción - banda de reflexión dB ≤1.01645 ~ 1655nm
Pérdida de retorno dB > 35
(1260 ~ 1360 nm)
> 35
(1460 ~ 1580 nm)
> 30
(1580 ~ 1620 nm)
> 20
(1620 ~ 1625 nm)
PDL dB ≤0.4 (1260 ~ 1600nm)
Onda dB ≤ 0,6 (1645 ~ 1655 nm)
TDL dB ≤0.5 (1260 ~ 1600nm)
Potencia óptica máxima dBm 27
