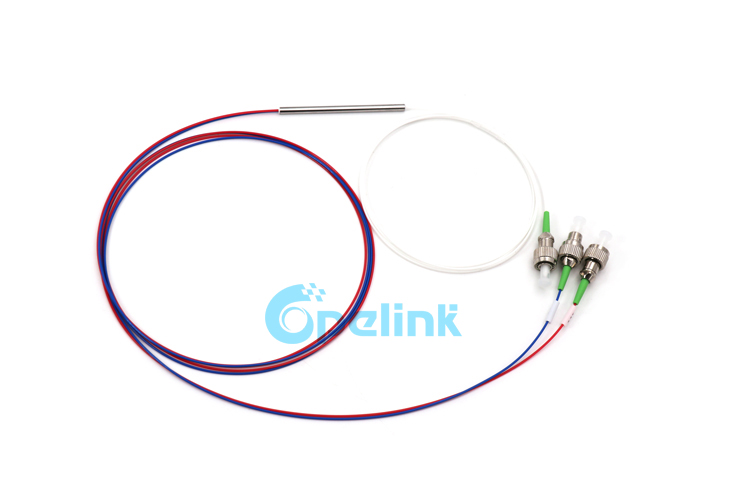

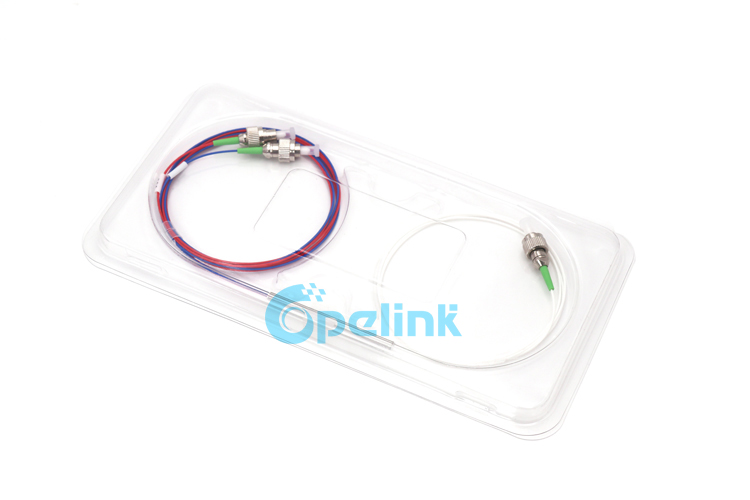

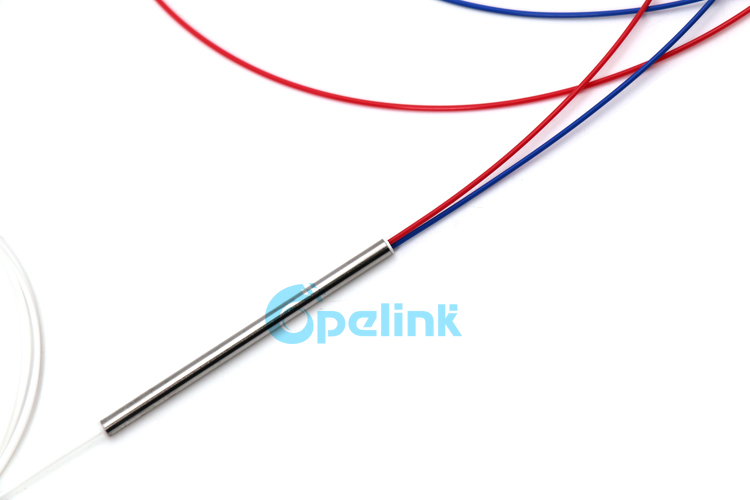

Divisor óptico FBT: 1x2 divisor de acoplamiento óptico, tubo de acero FC/APC de 0,9mm, modo singular

Divisor óptico FBT: 1x2 divisor de acoplamiento óptico, tubo de acero FC/APC de 0,9mm, modo singular

Name: Divisor óptico FBT: 1x2 divisor de acoplamiento óptico, tubo de acero FC/APC de 0,9mm, modo singular
Brand: OPELINK
SKU: Y-FO-FS-044
Availability: InStock
Rating: 5 (1 reviews)

Artículo No.: Y-FO-FS-044

El divisor óptico de FBT se llama acoplador FBT de fibra óptica, ofrecemos acopladores de fibra singlemode 1xN, 2xN y multimodo, nos eligen y le ofrecen precios competitivos.

Consultar

2-2 FBT Splitter

Descripción Parámetros Perfil de la empresa Producto relacionado

Descripción:
Tecnología fusionada biconical Tafer (FBT)Está atado a dos o más fibras, y luego fundido en una máquina de cono, tire de la tracción y en tiempo real
Monitorización de los cambios en la relación de división, la relación de división de tracción de fusión para cumplir con los requisitos final, en el que un extremo de una fibra óptica
Reservado (el resto cortado) como la terminal de entrada y el otro extremo una multitud de salidas de carretera.

Características:
Baja pérdida de inserción, bajo PDL
Alta credibilidad y estabilidad
Estándar de la industria y vivienda personalizada disponible
Relación de acoplamiento y conector varios disponibles
Aplicación:
Sistema de comunicación óptica
Sistema CATV
Monitorización del sistema y de la señal
Fibra al hogar (FTTH)
Order Information:

Type	Port	Wavelength	Ratio	Fiber	Pigtail Type （Input-output）	Length （Input-output）	Connector （Input-output）
Type	S=Coupler W=WDM
Port	1001=1x1, 1002=1x2, ..., 4004=4x4, ..., 1032=1x32, 2032=2x32
Wavelength	98=980, 13=1310, 14=1490, 15=1550, 1314=1310&1490, 1315=1310&&1550, 345=1310&1490&1550, 85=850, 9815=980&1550, 8513=850&1310
Coupling Ratio	01=1/99, 02=2/98,... 05=5/95,...10=10/90,...45=45/55,...00= 50/50 equal ratio, X=Others / 01=1dB, 02=2dB,...05=5dB...10=10dB...... X=Others
Fiber Type	S1=G652D S2= G657A1 M5=50/125 M6=62.5/12 M3=OM3 M4=OM4 XX=other
Pigtail Type	B=250µm Bare fiber, L=900µm Loose tube, 2=2.0mm, 3=3.0mm, A=Adapter
Pigtail Length	0.5M=0.5M 10M=10M XXX=other
Connector Type	FU=FC/UPC, FA=FC/APC, SU=SC/UPC, SA=SC/APC, ST=ST/UPC, LU=LC/UPC, LA=LC/APC, 00=None, FU/FA= input FC/UPC / output FC/APC, XX=Others
Packing Dimension	01,02,03,04,05,H,L,U,G,X

Optical Specifications:
Table（1）

Coupling Ratio	Insertion Loss（dB）
Coupling Ratio	P Grade	S Grade
50/50	≤3.4	≤3.6
45/55	≤3.7/2.7	≤3.8/2.9
40/60	≤4.4/2.6	≤4.7/2.8
35/65	≤4.8/2.0	≤4.9/2.10
30/70	≤5.7/1.9	≤6.0/2.0
25/75	≤6.9/1.3	≤6.5/1.4
20/80	≤7.6/1.2	≤8.0/1.3
15/85	≤8.6/0.7	≤8.9/0.88
10/90	≤11.0/0.65	≤11.5/0.8
5/95	≤14.2/0.4	≤14.8/0.5
2/98	≤18.5/0.25	≤19.0/0.35
1/99	≤21.5/0.2	≤22.0/0.3
Excess Loss(Typ.)（dB）	≤0.1
PDL(Max.)（dB）	≤0.1
Operating Wavelength（nm）	1310±40, 1550±40,1310/1550±40,1310/1550/1490±40 or 850, 850/1310 custom wavelength
Directivity（dB）	≥55
Return Loss（dB）	≥50
Port Configuration	1×2 or 2×2

Note:All the data above does not include connectors.

Table（2）

Parameter	Specification
Operating Wavelength（nm）	1310±40, 1550±40,1490±10
Fiber Type	SMF
(1×N)(2×N)	N=3	N=4	N=5	N=6	N=8	N=10	N=16	N=24	N=32
IL(MAX)（dB）	5.4	6.9	8.1	8.9	10.3	11.5	13.8	15.6	17.2
Uniformity（dB）	0.5	0.7	1.1	1.3	1.5	1.7	1.8	2	2.2
PDL（dB）	≤0.20	≤0.20	≤0.30	≤0.30	≤0.30	≤0.40	≤0.40	≤0.50	≤0.50
Return Loss（dB）	≥55
Directivity（dB）	≥50

Note:All the data above does not include connectors.
