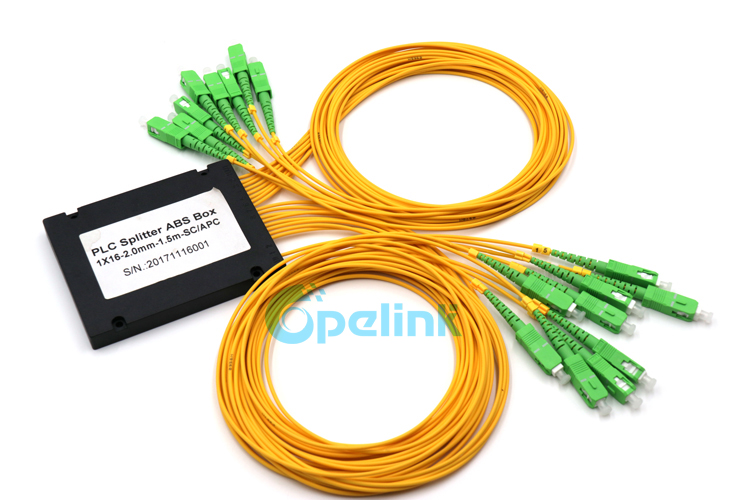

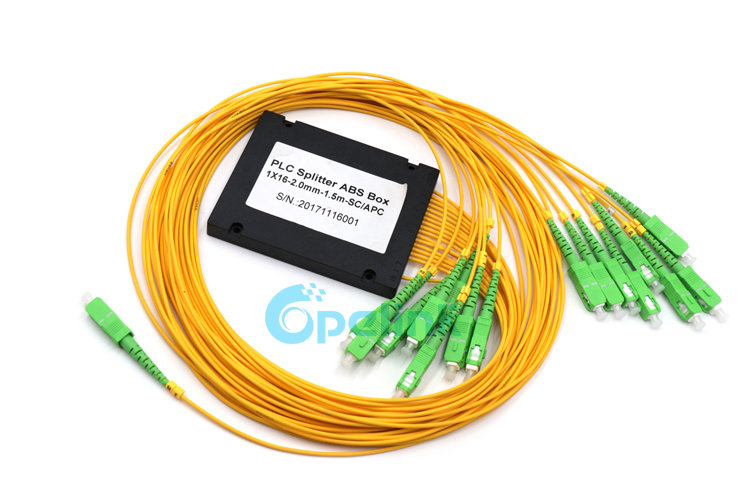

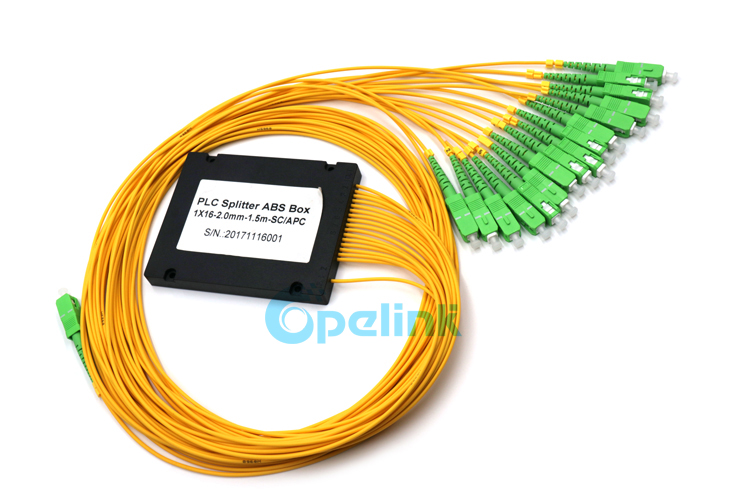

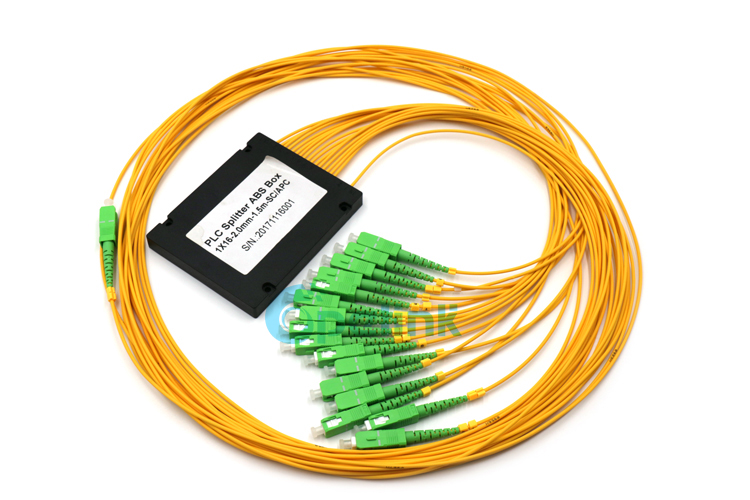

Divisor de la fibra óptica 1X16, divisor plástico de la fibra de la caja del ABS de SC / APC

Artículo No.: Y-FO-FS-054
Divisor de fibra óptica, llamado divisor de fibra óptica, se basa en la tecnología de guía de onda plana. Proporciona una solución de distribución de energía de bajo costo con factor de forma pequeño y alta confiabilidad.
Descripción Parámetros Perfil de la compañía Producto relacionado, artículo relacionado
Descripción:
Divisor PLCSe basa en la tecnología de guía de onda Planar. Proporciona una solución de distribución de energía de bajo costo con
Factor de forma pequeño y alta confiabilidad, amplio rango de longitud de onda de funcionamiento y buena uniformidad de canal a Canal,
Y es ampliamente utilizado en PON net

Características:
Baja pérdida de inserción
Bajo PDL
Alta pérdida de retorno
División de potencia uniforme
Diseño compacto
Amplia longitud de onda de funcionamiento
Amplia temperatura de funcionamiento
Excelente estabilidad ambiental y mecánica
Calificado bajo Telcordia GR-1221 y GR-1209


Aplicaciones:

FTTx (FTTB de pruebas... FTTC)
Redes ópticas pasivas (PON)
Redes de área Local (LAN)
Sistemas CATV
Equipos de prueba


Ordering Information:
Structure Package
Type
Pigtail In Pigtail Out Connector Fiber Core Pigtail Length Package
1002=1X2  1004=1X4 1032=1X32
1064=1x64
2002=2X2  2004=2X4
2008=2X8  2032=2X32
2064=2X64
xxxx=other
M= Miniature Package
B= Box package
R= Rack Mount
P= Blade Package
B=250um bare  fiber
L=900um loose  tube
2=2.0mm
3=3.0mm
A=Adaptor
XX= other
B=250um bare  fiber
L=900um loose  tube
2=2.0mm
3=3.0mm
A=Adaptor
XX= other
SU=SC/UPC   SA=SC/APC
FU=FC/UPC    FA=FC/APC
ST=ST/UPC    LA=LC/APC
LU=LC/UPC    00=NONE
XX=other
S1=G652D
S2= G657A1
M5=50/125
M6=62.5/125
M3=OM3
M4=OM4
XX=other

0.5M=0.5M
10M=10M
XXX=other

S1,S2...S12
01,02,03,04
U,G,X
Package Size:
Plastic Box package/mm Miniature Package/mm Blade Package/mm Rack Mount/mm
01=100X80X9            02=120X80X18
03=140X114X18         04=90x20x9.5
XX= other
S1=40X4X4
S2=45X4X4
S3=45X4.5X4
S4=50x7x4
S5=60X7X4
S6=60X12X4
S7=65X7X4
S8=80X12X4
S9=80X20X6
S10=90x20x6
S11=100x40x6
S12=55x7x4
21=130X100X25            24=130X100X206
22=130X100X50            25=130X100X284
23=130X100X102          26=130X100X76
XX= other
XU=19 Rack Mount (X=1,2,3,4,)
31=R Type Mount Box
32=Wall-Mount Type
33=ODF Type
XX= other


   Parámetros
Ítem Valor
Tipo de producto 1×2/2x2 1×4/2x4 1×8/2x8 1×16/2x16 1×32/2x32 1×64/2x64 1×128/2x128
Longitud de onda ( nm ) 1260~1650
I.L(dB) Tipo 3.6/4.2 7.1/7.2 10.4/10.6 13.6/13.8 17.2/17.5 20.1/20.5 25.0/25.2
Máx. 4.3/4.5 7.4/7.6 10.7/11.0 14.0/14.8 18.0/18.0 21.5/21.5 25.8/25.8
Uniformidad (Máx.) ( dB ) 0.5/0.8 0.8/1.0 1.0/1.2 1.4/1.5 1.6/1.8 2.0/2.5 2.6/3.0
PDL(Máx.)(dB) 0.2/0.2 0.3/0.3 0.3/0.3 0.3/0.3 0.3/03 0.5/0.5 0.8/1.0
TDL((Máx.)(dB) 0.5
R.L(dB) ≥55(APC)/≥55(UPC)
Directividad ( dB ) ≥55
Temperatura de operación y almacenamiento -40~+85
Nota: Los datos anteriores no incluyen a los conectores. Conectores UPC: IL add 0.2 dB, Conectores APC: IL add 0.3 dB.
