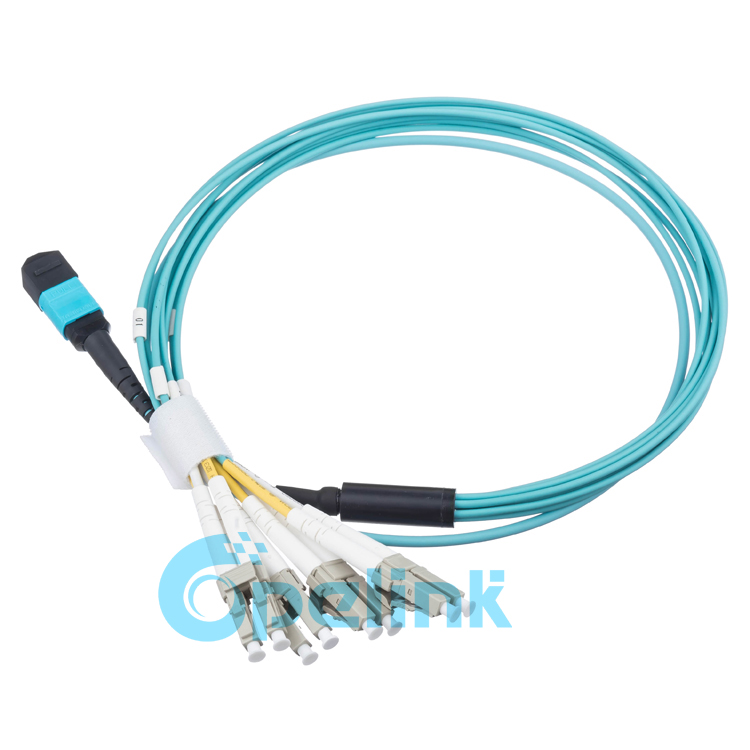

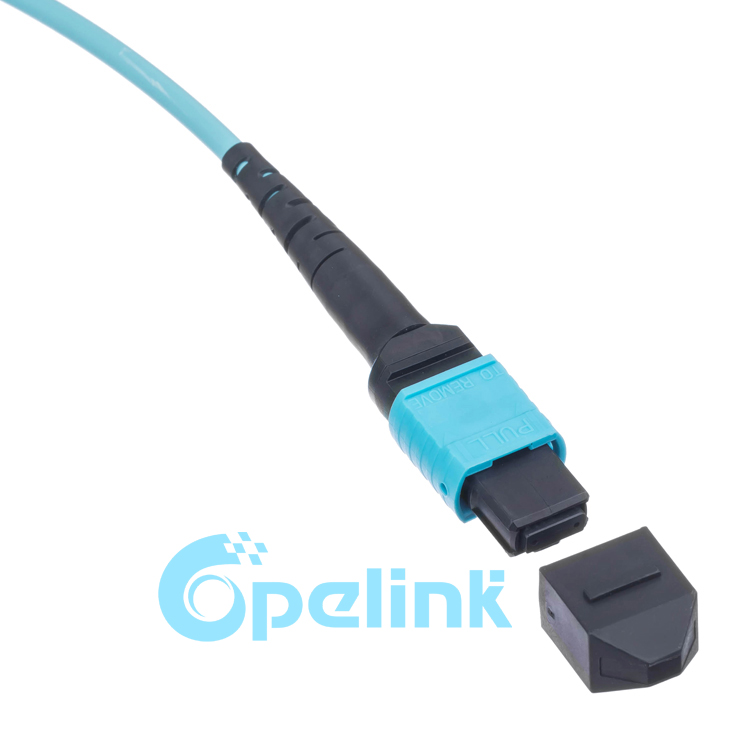

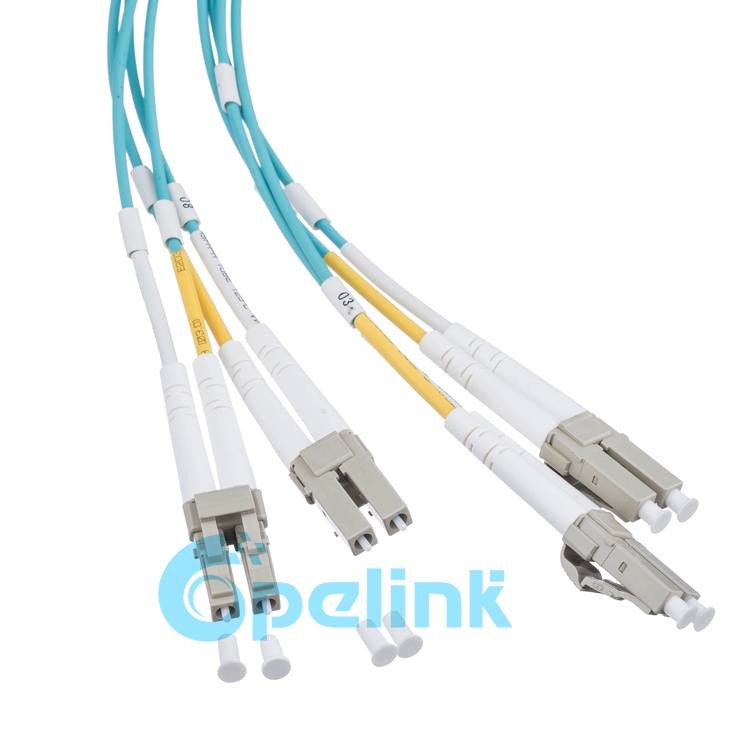

Cable de fibra redonda MTP/MPO-LC Fanout 2,0mm multimodo OM3 Cable de parche de fibra óptica

Artículo No.: Y-FO-FP-029
El cable de conexión de cable troncal MTP/MPO es una solución eficiente y económica en el centro de datos de terminación masiva de fibra. OPELINK ofrece cable de conexión con 8 núcleos, 12 núcleos, 24 núcleos con cable redondo, plano o fibra cinta SM, MM
Consultar
Descripción Parámetros Perfil de la compañía Producto relacionado, artículo relacionado
Descripción:
MTP/MPO-LC fanoutCables de parche de fibra ópticaSe utilizan principalmente en centros de datos de alta densidad, fibra al edificio (FTTB) ,
Divisor óptico/40G/100G SFP / SFP dispositivo transceptor óptico a conexión flexible entre diferentes módulos.
Equipos y sistemas. Para que la señal óptica pueda transmitir el canal deseado, para lograr y completar un
Propósito y requisitos predeterminados o deseados.


Características:
Baja pérdida de inserción y alta pérdida de retorno
Buena durabilidad
Buena intercambiabilidad
Estabilidad de alta temperatura
Conforme con los estándares de Telcordia GR-326-CORE

Aplicación:
¡! Sistema de cableado de alta densidad.
¡! Cableado en la estación base de comunicación y caso de distribución.
Sistema 40G y 100G, módulo QSFP.
¡! Red de comunicación de datos
¡! Red de Acceso del sistema óptico
¡! Canal de fibra de red de área de almacenamiento

Ordering information:
Type Fiber Core Cable Type Cable OD Cable Material Cable
Color
Connector
(A End –B End)
Patchcord
Length
PT=Patchcord
PY=Pigtail
S1=G652D
S2= G657A1
M1=50/125
M2=62.5/125
M3=OM3
M4=OM4
S7=G657A1
S8=G657B3
XX=other
01=simplex
02=Duplex
03=Armoured
04=Distribution
05=Ribbon
06=breakout
07=drop cable
XX=other
L=0.9mm
2=2.0mm
3=3.0mm
XX=other


1=PVC
2=LSZH


01=Blue  02=Orange
03=Green  04=Brown
05=Slate  06=White
07=Red  08=Black
09=Yellow  10=Violet
11=Rose  12=Aqua
13=12Color  XX=other
SU=SC/UPC   SA=SC/APC
FU=FC/UPC    FA=FC/APC
LU=LC/UPC    LA=LC/APC
ST=ST/UPC
MPO=MPO/PC  MPA=MPO/APC
00=NONE
XX=Other


0.5M=0.5M
10M=10M
XXX=other



Tags:
Fiber Optic PLC Splitter  | Optical CWDM/DWDM/AWG  | FTTH Drop Fiber Optic Cable  | Fiber Optic PatchCord/jumper/Patch cable  |
Fiber Optic Fast Connector  | Optical Switch  | Fiber Optic Adapter  | Fiber Optic Attenuator  | Fiber Optic Cable TerminalBox |


Optical Specifications(MPO):
Parameter Singlemode Patchcord Multimode Patchcord
Polishing  Type PC APC PC
Insertion loss(dB) Max. <=0.7dB <=0.7dB <=0.7dB
Typical <=0.35dB <=0.35dB <=0.35dB
Return loss(dB) >=50dB >=60dB ≥20dB
Operating temperature -20ºC~75ºC
Storage Temperature -40ºC~75ºC
500 mating cycles loss I.L changed≤0.2dB
Durability >1000 cycles
Optical Specifications:(Except mpo)
 Parameter  Singlemode Patchcord/Pigtail  Multimode Patchcord/Pigtail
 Polishing  Type  PC  UPC  APC  PC
 Insertion loss(dB)  <=0.3dB,MTRJ<=0.5dB  <=0.3dB  <=0.3dB  <=0.3dB,MTRJ<=0.5dB
 Return loss(dB)  >=45dB,MTRJ>=35dB  >=55dB  >=65dB
 Operating temperature  -20ºC~75ºC
 Storage Temperature  -40ºC~75ºC
 100 mating cycles loss  I.L changed≤0.1dB
 Durability  >1000 cycles
Geometric Specification:(Except mpo)
 Parameter  PC  Polishing  APC Polishing
 SC Type  LC Type
 R.O.C  10~25mm  7~25mm  5~12mm
 Apex Offset  <50um  <50um  <50um
 Fiber Height  -125nm-50nm    -100nm-100nm
 Polishing Angle      8°± 0.3°
For more details, please contact our sales
