Principales campos de aplicación y explicación detallada del aislador de fibra óptica
A medida que avanza la tecnología, aumenta la demanda de comunicaciones y transmisiones de datos a alta velocidad. Los aisladores de fibra óptica desempeñan un papel fundamental para garantizar que las señales ópticas se transmitan de manera eficiente y segura. En este artículo, analizaremos los principales campos de aplicación de los aisladores de fibra óptica y ofreceremos una explicación detallada de cómo funcionan.
¿Qué es un aislador de fibra óptica?
Un aislador de fibra óptica es un dispositivo óptico que permite que la luz viaje en una dirección mientras la bloquea en la dirección opuesta. Es un dispositivo no recíproco que utiliza la rotación de Faraday para lograr esta función. Un rotador de Faraday es un material que rota la polarización de la luz que pasa a través de él en 45 grados. Al colocar un rotador de Faraday entre dos polarizadores, se puede crear una trayectoria óptica unidireccional.
Principales campos de aplicación de los aisladores de fibra óptica
Telecomunicaciones: Los aisladores de fibra óptica se utilizan ampliamente en telecomunicaciones para evitar reflexiones de retorno de los amplificadores ópticos y otros componentes de la red. Las reflexiones de retorno pueden causar degradación de la señal e incluso daños a los equipos de red. Al utilizar aisladores, las redes de telecomunicaciones pueden funcionar de manera más eficiente y con menos tiempo de inactividad.
Equipos médicos: Los equipos médicos, como los sistemas láser y los endoscopios, utilizan aisladores de fibra óptica para evitar los reflejos que pueden dañar los equipos sensibles. También se utilizan en sensores de fibra óptica para aislar el elemento sensor de la fuente de luz, lo que permite realizar mediciones precisas.
Militares y aeroespaciales: Los aisladores de fibra óptica se utilizan en aplicaciones militares y aeroespaciales para evitar que señales no deseadas interfieran con sistemas de comunicación críticos. También se utilizan en sistemas de navegación para aislar la salida de sensores sensibles de las señales de entrada.
Aplicaciones industriales: En aplicaciones industriales, los aisladores de fibra óptica se utilizan para proteger equipos sensibles de interferencias electromagnéticas (EMI). También se utilizan en sistemas de automatización para aislar señales de control de circuitos de potencia.
Explicación detallada del aislador de fibra óptica

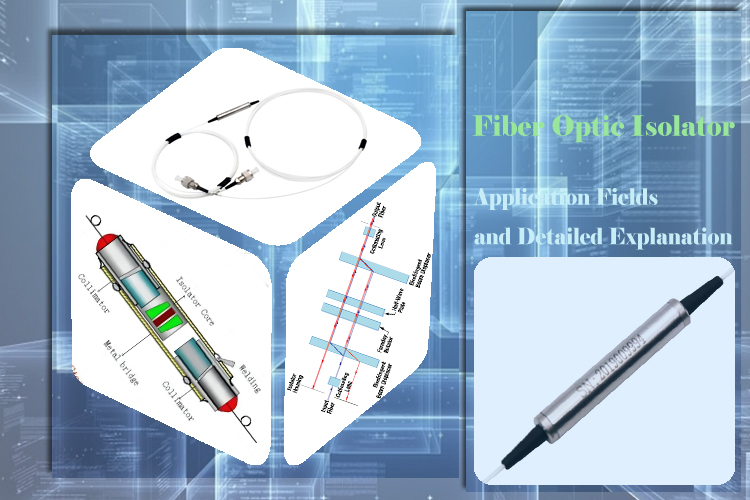

Un aislador de fibra óptica consta de tres componentes principales: un rotador de Faraday, dos polarizadores y dos cables de fibra. El rotador de Faraday se coloca entre los dos polarizadores y los cables de fibra se conectan a los puertos de entrada y salida del aislador.
Cuando la luz entra al aislador a través del puerto de entrada, pasa por el primer polarizador y entra en el rotador Faraday. El rotador Faraday gira la polarización de la luz 45 grados antes de pasar por el segundo polarizador y salir por el puerto de salida. El segundo polarizador solo permite el paso de luz con la polarización correcta, bloqueando de manera efectiva cualquier luz que se haya reflejado hacia el puerto de entrada.
Conclusión
Los aisladores de fibra óptica son componentes esenciales de los sistemas de comunicación modernos. Desempeñan un papel crucial en la prevención de reflexiones, la protección de equipos sensibles y la garantía de la integridad de la señal. Si comprende los principales campos de aplicación y la explicación detallada de los aisladores de fibra óptica, podrá tomar decisiones informadas al seleccionar el aislador adecuado para su aplicación específica.
Palabras clave: aislador de fibra óptica, rotador de Faraday, polarización, telecomunicaciones, equipos médicos, militares, aeroespaciales, aplicaciones industriales, pérdida de inserción, rango de longitud de onda.
Preguntas frecuentes
P1. ¿Cuál es la diferencia entre un aislador de fibra óptica y un circulador?
Un circulador de fibra óptica es similar a un aislador, pero tiene tres puertos en lugar de dos. Permite que la luz viaje en un recorrido circular, lo que permite conectar varias entradas y salidas simultáneamente.
P2. ¿Cuál es la pérdida de inserción de un aislador de fibra óptica?
La pérdida de inserción de un aislador de fibra óptica suele ser inferior a 0,5 dB.
P3. ¿Se pueden utilizar aisladores de fibra óptica en sistemas de fibra monomodo y multimodo?
Sí, los aisladores de fibra óptica se pueden utilizar tanto en sistemas de fibra monomodo como multimodo.
P4. ¿Cuál es el rango de longitud de onda de un aislador de fibra óptica?
El rango de longitud de onda de un aislador de fibra óptica depende del modelo específico, pero normalmente varía entre 1300 nm y 1625 nm.
P5. ¿Cómo elijo el aislador de fibra óptica adecuado para mi aplicación?
El aislador de fibra óptica adecuado para su aplicación depende de varios factores, entre ellos la longitud de onda de su sistema, el nivel de potencia de sus señales y el tipo de conector que necesita. Consulte con un especialista en fibra óptica para obtener ayuda a la hora de seleccionar el aislador adecuado.
