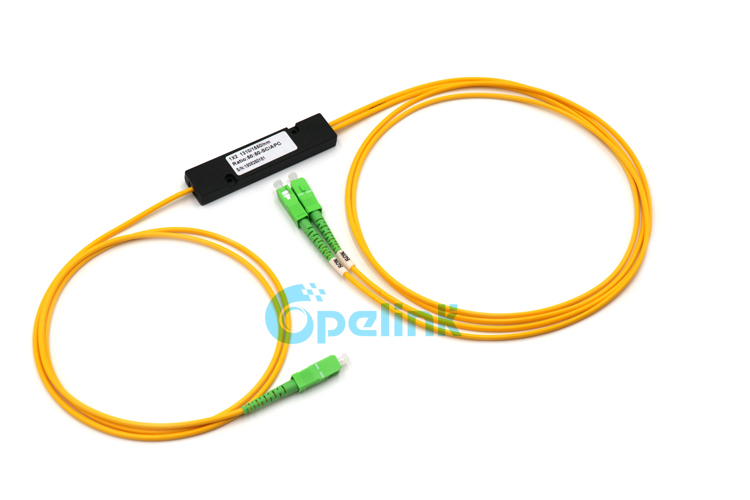

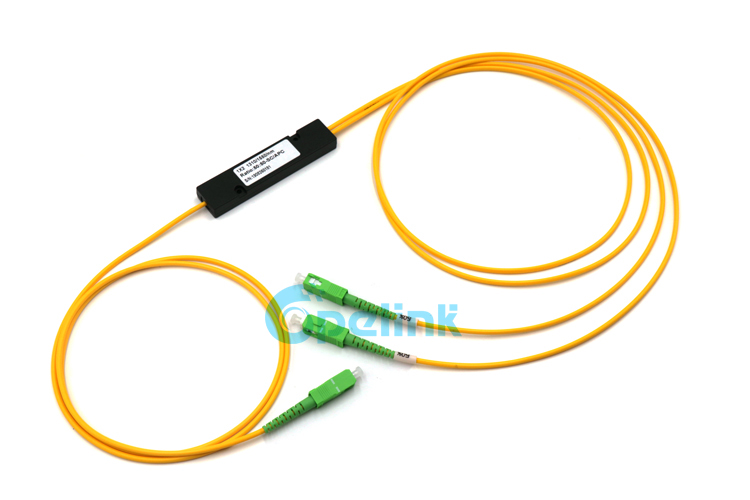

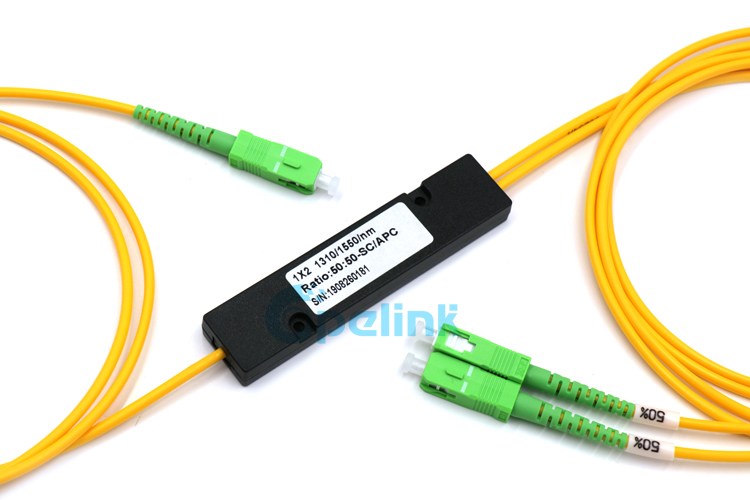

Acoplador FBT SC / APC 1X2 de 3.0 mm, divisor FBT de alta confiabilidad y estabilidad con empaque de CAJA ABS

Acoplador FBT SC / APC 1X2 de 3.0 mm, divisor FBT de alta confiabilidad y estabilidad con empaque de CAJA ABS

Name: Acoplador FBT SC / APC 1X2 de 3.0 mm, divisor FBT de alta confiabilidad y estabilidad con empaque de CAJA ABS
Brand: OPELINK
SKU: Y-FO-FS-058
Availability: InStock
Rating: 5 (1 reviews)

Artículo No.: Y-FO-FS-058

FBT Coupler se llama FBT Splitter, utiliza la tecnología Fused Biconic Taper (FBT), la tecnología FBT es una técnica industrial bien conocida para separar la potencia óptica o la longitud de onda.

Consultar

2-2 FBT Splitter

Descripción Parámetros Perfil de la empresa Producto relacionado

Descripción:
Conero biconico fundido (FBT)La tecnología está atada a dos o más fibras, y luego se funde en una máquina de cono, tire de la tracción y en tiempo real
Monitorización de los cambios en la relación de división, la relación de división por tracción de fusión para cumplir con los requisitos final, en el que un extremo de unFibra óptica
Reservado (el resto cortado) como la terminal de entrada y el otro extremo una multitud de salidas de carretera.

Características:
Baja pérdida de inserción, bajo PDL
Alta credibilidad y estabilidad
Estándar de la industria y vivienda personalizada disponible
Relación de acoplamiento y conector varios disponibles
Aplicación:
Sistema de comunicación óptica
Sistema CATV
Monitorización del sistema y de la señal
Fibra al hogar(FTTH)

Order Information:

Type	Port	Wavelength	Ratio	Fiber	Pigtail Type （Input-output）	Length （Input-output）	Connector （Input-output）
Type	S=Coupler W=WDM
Port	1001=1x1, 1002=1x2, ..., 4004=4x4, ..., 1032=1x32, 2032=2x32
Wavelength	98=980, 13=1310, 14=1490, 15=1550, 1314=1310&1490, 1315=1310&&1550, 345=1310&1490&1550, 85=850, 9815=980&1550, 8513=850&1310
Coupling Ratio	01=1/99, 02=2/98,... 05=5/95,...10=10/90,...45=45/55,...00= 50/50 equal ratio, X=Others / 01=1dB, 02=2dB,...05=5dB...10=10dB...... X=Others
Fiber Type	S1=G652D S2= G657A1 M5=50/125 M6=62.5/12 M3=OM3 M4=OM4 XX=other
Pigtail Type	B=250µm Bare fiber, L=900µm Loose tube, 2=2.0mm, 3=3.0mm, A=Adapter
Pigtail Length	0.5M=0.5M 10M=10M XXX=other
Connector Type	FU=FC/UPC, FA=FC/APC, SU=SC/UPC, SA=SC/APC, ST=ST/UPC, LU=LC/UPC, LA=LC/APC, 00=None, FU/FA= input FC/UPC / output FC/APC, XX=Others
Packing Dimension	01,02,03,04,05,H,L,U,G,X

Optical Specifications:
Table（1）

Coupling Ratio	Insertion Loss（dB）
Coupling Ratio	P Grade	S Grade
50/50	≤3.4	≤3.6
45/55	≤3.7/2.7	≤3.8/2.9
40/60	≤4.4/2.6	≤4.7/2.8
35/65	≤4.8/2.0	≤4.9/2.10
30/70	≤5.7/1.9	≤6.0/2.0
25/75	≤6.9/1.3	≤6.5/1.4
20/80	≤7.6/1.2	≤8.0/1.3
15/85	≤8.6/0.7	≤8.9/0.88
10/90	≤11.0/0.65	≤11.5/0.8
5/95	≤14.2/0.4	≤14.8/0.5
2/98	≤18.5/0.25	≤19.0/0.35
1/99	≤21.5/0.2	≤22.0/0.3
Excess Loss(Typ.)（dB）	≤0.1
PDL(Max.)（dB）	≤0.1
Operating Wavelength（nm）	1310±40, 1550±40,1310/1550±40,1310/1550/1490±40 or 850, 850/1310 custom wavelength
Directivity（dB）	≥55
Return Loss（dB）	≥50
Port Configuration	1×2 or 2×2

Note:All the data above does not include connectors.

Table（2）

Parameter	Specification
Operating Wavelength（nm）	1310±40, 1550±40,1490±10
Fiber Type	SMF
(1×N)(2×N)	N=3	N=4	N=5	N=6	N=8	N=10	N=16	N=24	N=32
IL(MAX)（dB）	5.4	6.9	8.1	8.9	10.3	11.5	13.8	15.6	17.2
Uniformity（dB）	0.5	0.7	1.1	1.3	1.5	1.7	1.8	2	2.2
PDL（dB）	≤0.20	≤0.20	≤0.30	≤0.30	≤0.30	≤0.40	≤0.40	≤0.50	≤0.50
Return Loss（dB）	≥55
Directivity（dB）	≥50

Note:All the data above does not include connectors.
